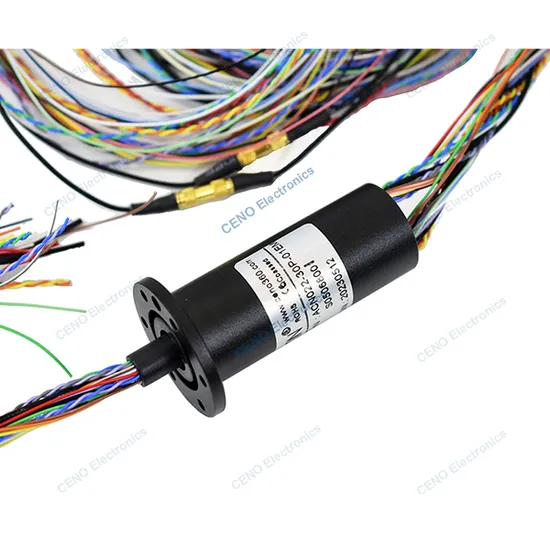

Anillo colector de cápsula con señal HDMI PLA RS422 y Ethernet

Overview

Información básica.

N º de Modelo.	ACN022-30P-01EM
Longitud del cable	Longitud del cable
Velocidad de operacion	0~300rpm
Resistencia de aislamiento	≥1000MΩ@500VCC ≥10MΩ@100VCC
Grado de protección	IP40
Flotador de resistencia de contacto	≤35mΩ
Voltaje	≥[correo electrónico protegido](P) ≥[correo electrónico protegido](S)
Resistencia dieléctrica	≥[correo electrónico protegido], ≥[correo electrónico protegido]
Circuito y corriente	1*HDMI, 1*PLA, 1*RS422,1*Ethernet, 13*2A,2*1A,2*Sinusoidal
Paquete de transporte	Caja de carton
Especificación	Metal precioso/aleación/plástico de ingeniería
Marca comercial	PRECIO
Origen	Shenzhen, China
Capacidad de producción	50000 piezas/año

Descripción del Producto

ACN022-30P-01EM es el nuevo anillo colector de cápsula de diseño de CENO con 1 circuito HDMI, 1 circuito Ethernet, 1 grupo RS422 y otras señales eléctricas. El anillo deslizante HDMI de la cápsula está diseñado y aplicado a ambientes de baja temperatura de -40°C~+60°C. Es compatible con estándares de vídeo hasta [email protected] y sin pantalla flash ni fenómeno de pérdida de fotogramas. A menudo se aplica a aplicaciones de realidad virtual, fotografía infrarroja, módulo fotoeléctrico o comunicación por radar. Para obtener más información sobre cómo el anillo colector de CENO puede adaptarse a sus aplicaciones específicas, contáctenos.

Características

1. Combine Ethernet, HDMI,PLA, RS422 y otras señales eléctricas
2. Compacto y ligero
3. Instalar fácilmente y transmitir de forma estable

Aplicaciones

1. maquina automatica
2. aplicación de realidad virtual
3. Fotografía infrarroja
4. Cápsula fotoeléctrica

Opcional

1. Circuito, voltaje, corriente
2. Contacto / Materiales de Vivienda
3. Señales
4. Velocidad de trabajo

Parametros del producto

ACN022-30P-01EM	Especificación
Corriente y circuitos	1 grupo*HDMI; 1 grupo*Señal de vídeo analógica PLA; 1 grupo*RS422; 1 grupo*100M Ethernet; 2 grupos*señal sinusoidal; 13 circuitos*2A; 2 circuitos*1A.
Voltaje nominal	0~48 VCA/VCC
Resistencia dieléctrica	≥[correo electrónico protegido] (P)≥[correo electrónico protegido] (S)
Resistencia de aislamiento	≥1000MΩ@500VCC(P)≥10MΩ@100VCC(S)
Resistencia de contacto	35mΩ (50rpm)
Material de contacto	Oro a oro
Material de la carcasa	Aleación de aluminio
Temperatura de trabajo	-40°C~+60°C
Humedad de trabajo	60% HR
Grado de protección IP	IP40
Velocidad de operacion	0~300rpm
Diámetro externo	Ø22mm
Longitud del cable	Rotor: 300 ± 5 mm Estator: 400/1000 ± 5 mm

Dibujo de esquema
